看得懂的电机接线方法,三分钟看懂电机接线

发布时间:2022-11-18 17:40:08 浏览数:1058次

学电工一定要知道电机的连接方法,这也是最实用的。也是考试时的必答题。

电机的接线方法不外乎以下两种。

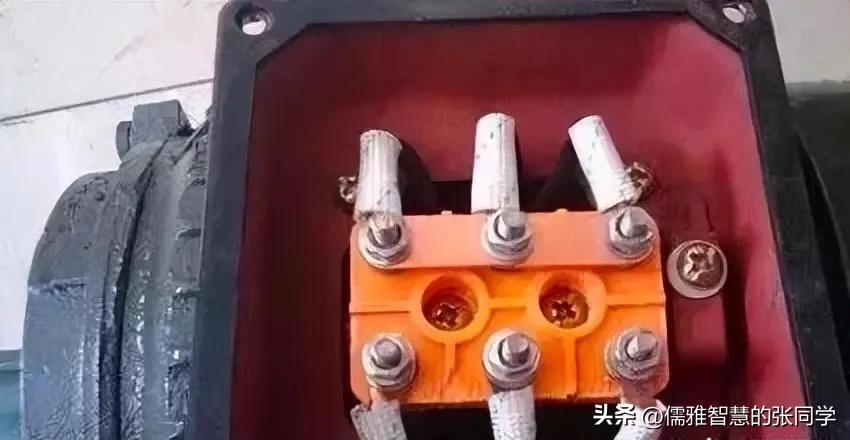

1a星形连接(物理图)

25ca29148805481ba71d687ed2eec775?from=pc

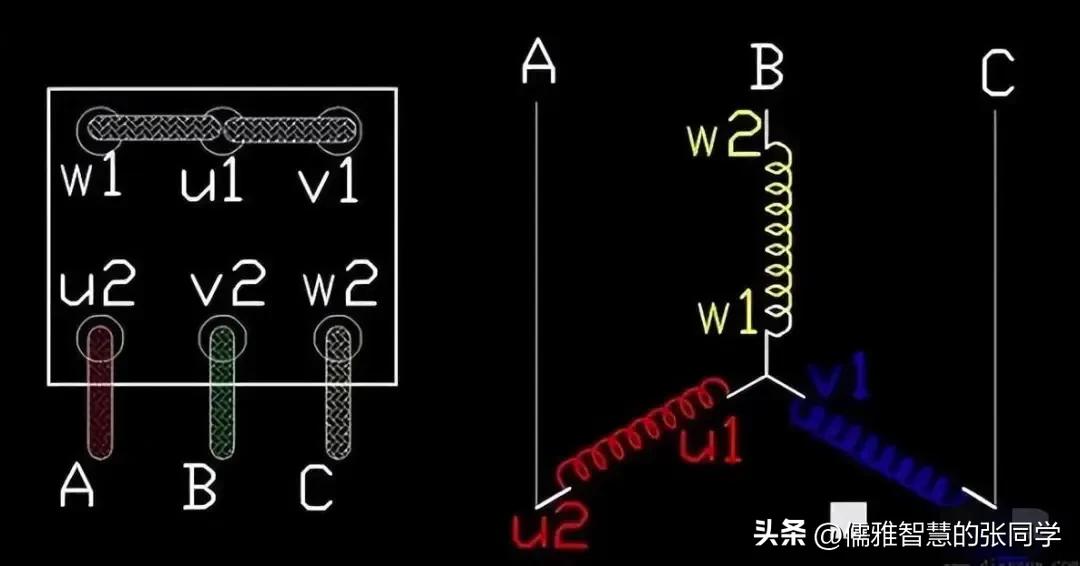

1b星形连接(示意图)

bddf2a40f6ef464b9f51db61fdee3865?from=pc

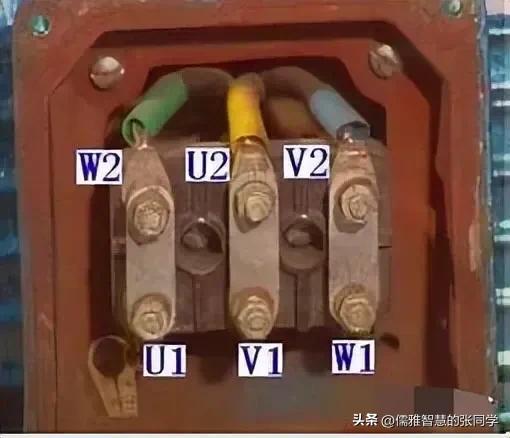

2a三角形连接(物理图)

196483d8092e495291307fd53eb82f8b?from=pc

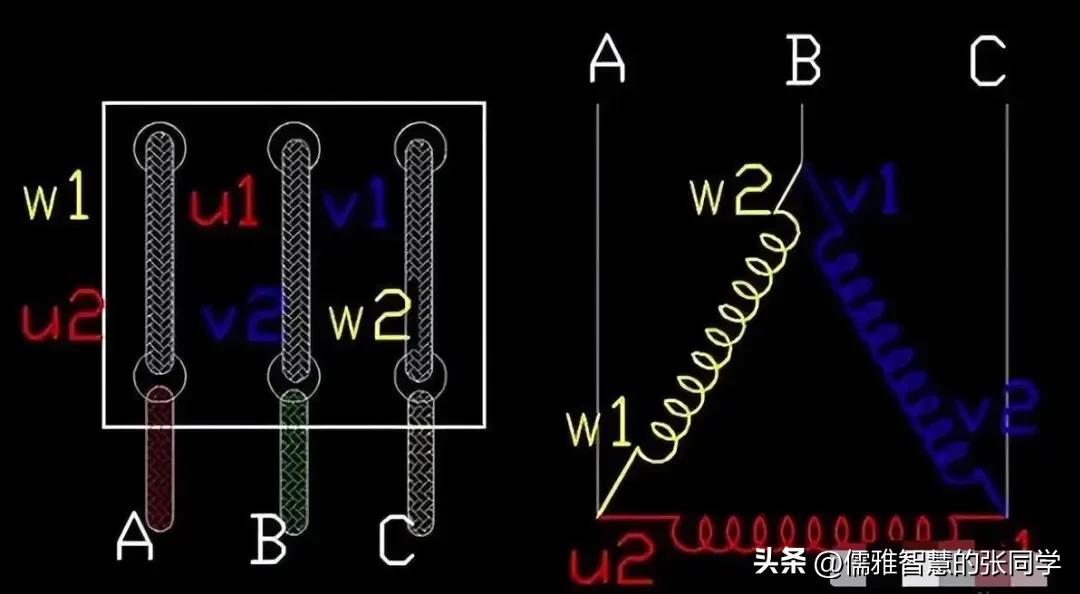

2b三角形连接(示意图)

f36bb649daa9428db93cef4123f22d5d?from=pc

星形和三角形接线在电压和电流上的区别

当采用三角形接线时,电机的相电压等于线电压;线电流等于3倍根号的相电流。

星形连接时,线电压是相电压根号的三倍,线电流等于相电流。

d2980a795ff7430ab0f9523dd36d861e?from=pc

其实就这么简单。首先,记住电机端子的外观,用一个横轴和三个纵轴作为并记住它们的区别,你就能运用自如了。

在三角形连接中,三相电动机的每个绕组承受线电压(380V),

在星形连接中,电机的每相电压(220V)都要承受,220线圈绕组的耐压低。

所以一般功率3KW的电机采用Y形接法,功率4KW的电机采用三角形接法。
