单相电机启动接线图,220v单相电机正确接线方法

20 V交流单相电动机的第一种起动方式，分相起动方式，如图1所示，由辅助起动绕组辅助。它的启动扭矩不大，运行速度大致保持恒定。主要用于电风扇、空调扇、洗衣机等电机。其次，如图2所示，电机静止时，离心开关打开，电机通电后开始参与启动工作。当转子转速达到额定值的70%到80%时，离心开关会自动跳开，启动电容完成任务断开。起动绕组不参与运行工作，而电机继续以运行绕组线圈运行。第三，如图3所示，电机静止时，离心开关接通，启动电容参与供电后的启动工作。当转子转速达到额定值的70%至80%时，离心开关会自动跳开，起动电容完成任务断开，而运行电容则串联在起动绕组上参与运行工作。这种连接方式一般用于空气压缩机、切割机、木工机械等负载大且不稳定的场所。应注意带离心开关的电机。如果短时间内不能成功启动电机，绕组线圈会很快烧坏。

关于电容值：双值电容电机启动电容大，运行电容小，耐压一般大于400v V。

图4是带有正向和反向开关的接线图。通常这种电机的起动绕组和运行绕组的电阻值是相同的，也就是说，电机的起动绕组和运行绕组的线径与线圈数完全相同。这种正反向控制方法简单，不需要复杂的转换开关。一般用在洗衣机里。

对于图1、图2、图3的正反向控制，只能反转1-2行或3-4行。

对于图1、图2、图3，启动绕组和运行绕组的区别可以通过测量来判断。一般来说，起动绕组的DC电阻比运行绕组的大得多。一般运行绕组的DC电阻是几欧姆，而起动绕组的DC电阻是几十欧姆到几十欧姆。

图1电容器操作型接线电路

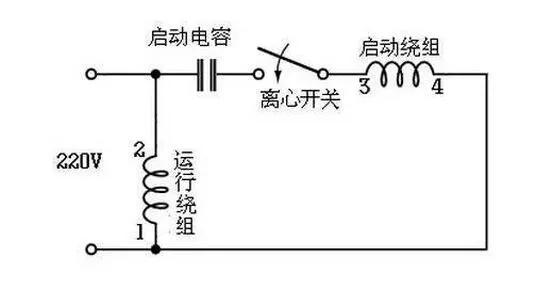

图2电容起动接线电路

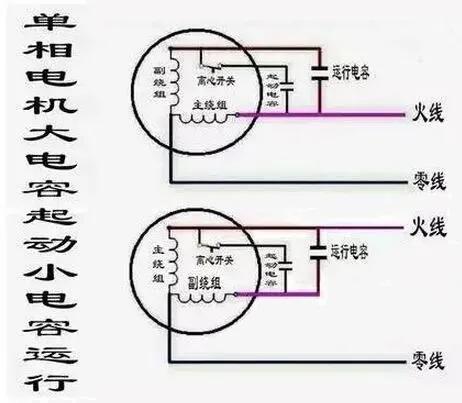

图3电容器启动运行型(双值)连接电路

图4开关控制正向和反向路由

图5交流220V电机接线图
