常见的调速器,马达调速器怎么测量

调速器用来给减速电机调速，改变电机端电压的波形，改变电机电压的有效值，类似于常用的吊扇调速。

一般调速器驱动的电机功率比较小，一般在300W W以下，使用的电机调速器功率应大于或等于减速电机的功率。

电机调速器

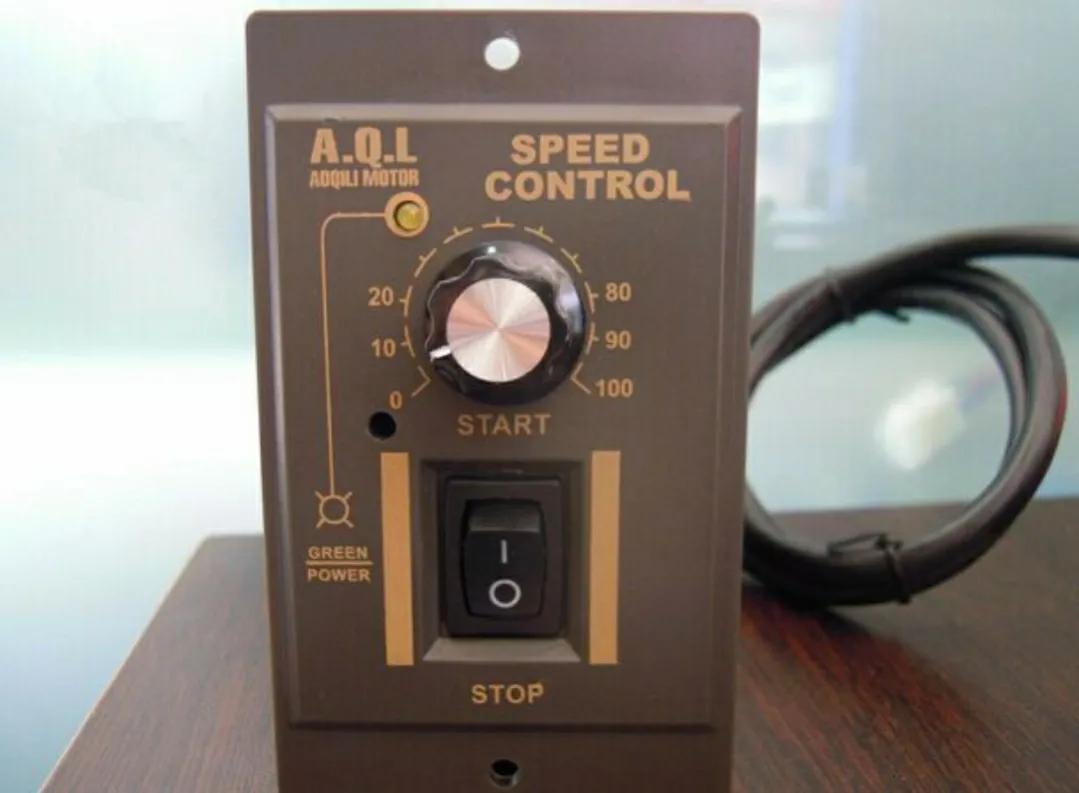

调速器下面是调速器的通断电开关，上面是电位器，调节减速电机的速度。

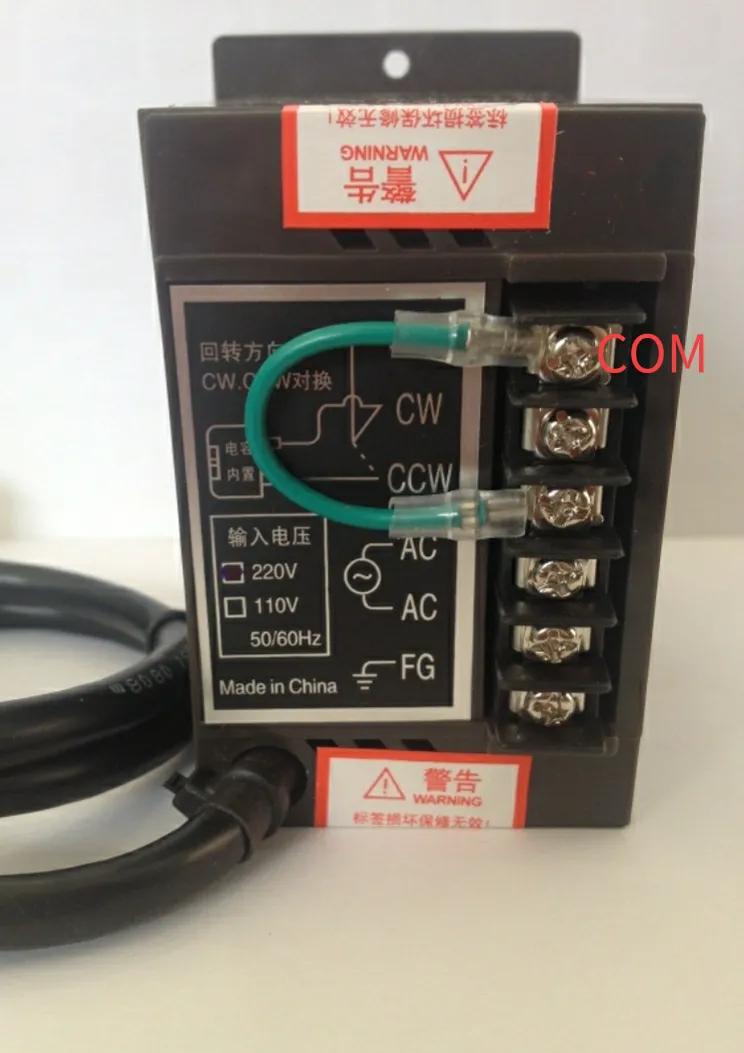

电机调速器输入端子

交流和交流端子通常接在输入电源上，通常为220V电压，FG为接地端子。

COM、CW、CCW为方向控制端子，COM和CCW一起短路的电机正转。COM CW短路的电机反向旋转。

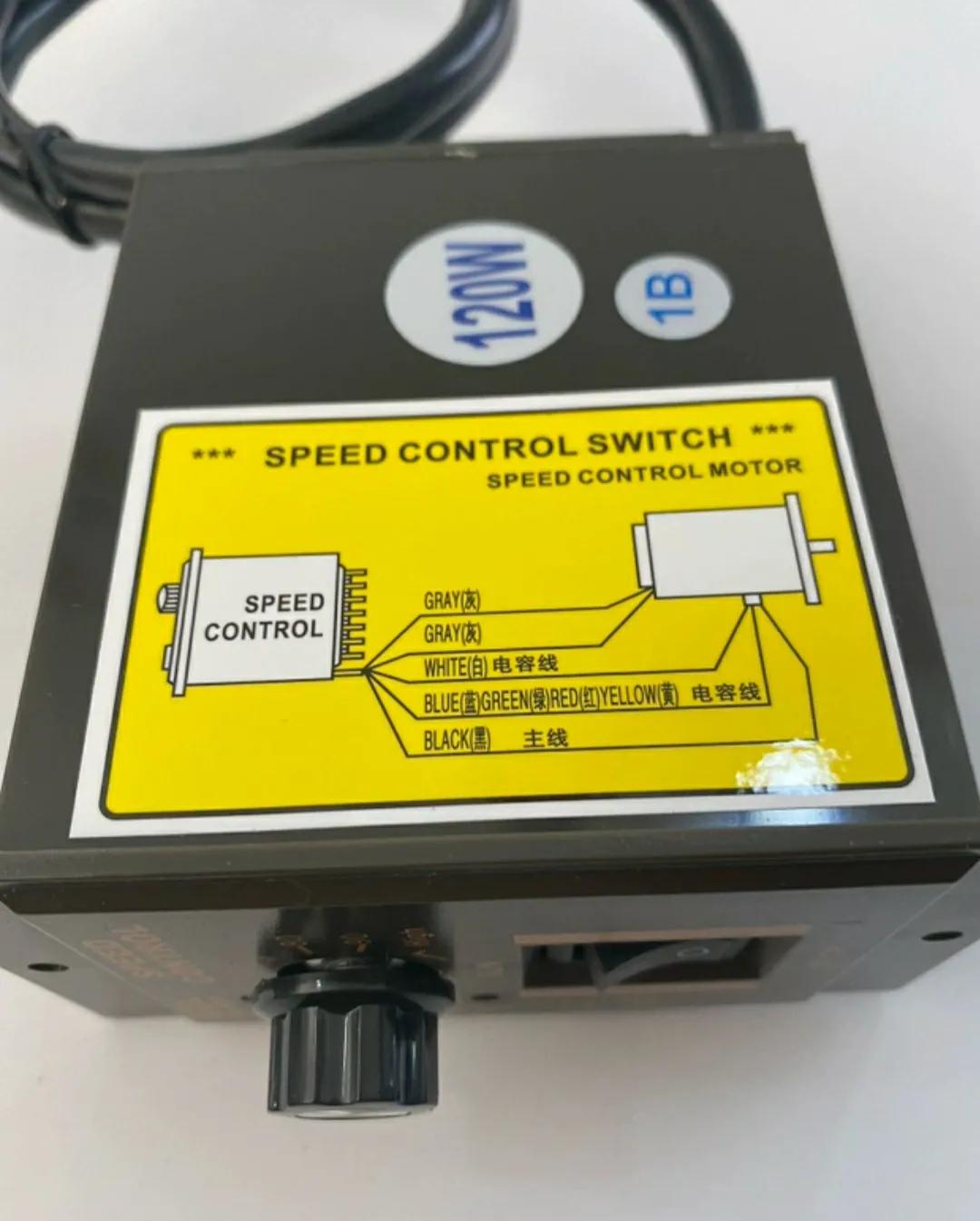

控制器和电机之间的接线

速度控制器的输出线一般是5线或6线，6线多一根地线。

两条灰线接在减速电机尾部的速度反馈信号上，三条黑、白、红线接在单相电机线圈上。

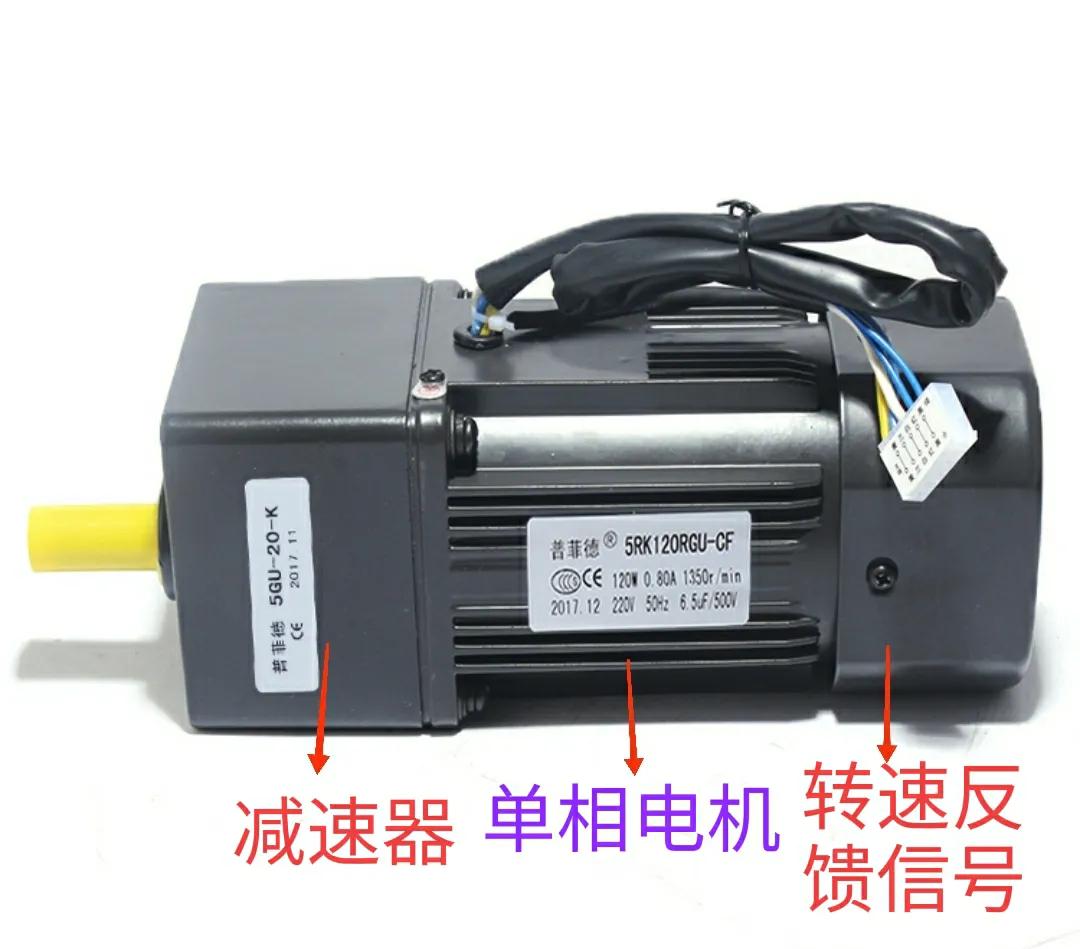

减速电机

减速电机也由五根线、两根反馈信号线和三根电机线组成(单相电机)。控制器内置电容，不需要外接电容。

速度控制器的黑色主线连接到电机的公共端，红色和白色线连接到电机的主绕组和辅助绕组，红色线连接到主绕组，白色线连接到辅助绕组。电机反转时，有两种更换方法，一种是红色接辅助绕组，一种是白色接主绕组。

另一种是改变控制端子接线方向，COM，CW，CCW。

单相电机线圈

当不确定减速电机的公共端是哪一根时，可以使用万用表电阻档测量，三根线头，两两相测。测量的结果是一大两小，测量阻值最大的两根线头为主、副绕组，剩下的一根为公共端。

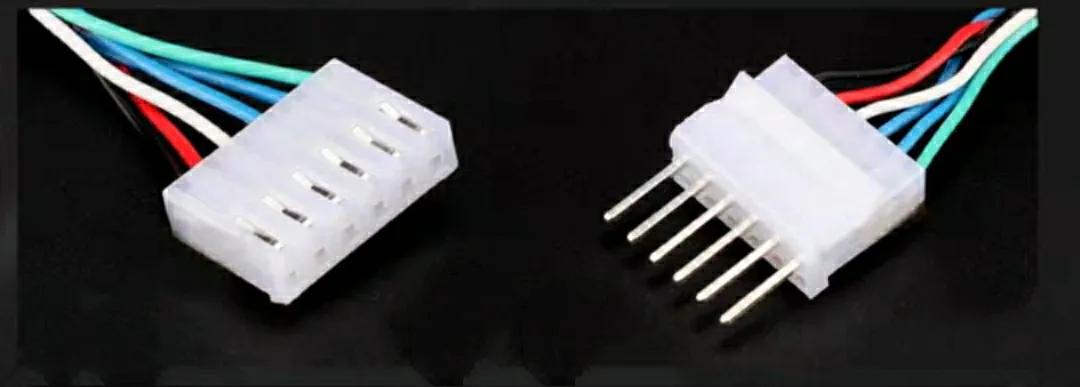

控制器和电机插座

控制器和减速电机通常通过插头连接。当其中一个损坏，更换的插头与线色不符时，就要知道接线方式了。
