三相电机三角形接法如何测好坏?(三角形电机测量好坏)

发布时间:2021-12-08 10:59:59 浏览数:13505次

如何测量三角接线:三相电机的电阻

星形连接和三角形连接的电机原理相同,测量方法基本相同,只是功率较小的电机采用星形连接。测量前拆下接头。通常,兆欧表用于测量电机的绝缘电阻。需要测量各两相绕组的绝缘电阻以及各相绕组与外壳之间的绝缘电阻,以判断电机的绝缘性能。

用兆欧表法测量绝缘电阻时,电压在V以下的电机通常用V兆欧表法测量,电压在~伏的电机用伏特兆欧表伏特兆欧表法测量电压在伏特以上的电机。

在电机热态(75)条件下,中小型低压电机的绝缘电阻值应不小于0.5兆欧,高压电机每千伏工作电压的定子绝缘电阻值应不小于1兆欧,绕线转子绕组每千伏工作电压的绝缘电阻值应不小于0.5兆欧。电机次级电路的绝缘电阻不应小于1兆欧。

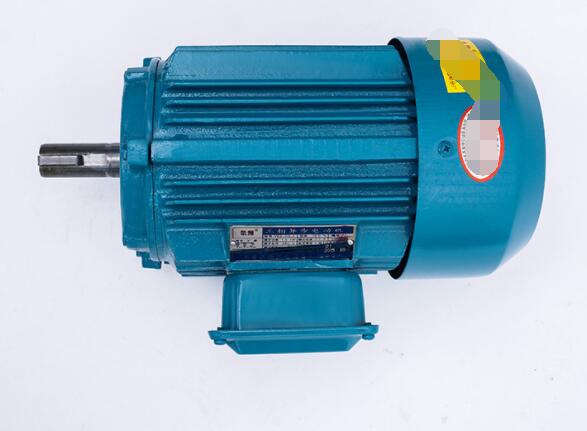

三相电机三角形接法如何测好坏?(三角形电机测量好坏)

按照以下步骤测量电机的绝缘电阻:

(1)拆卸电机接线盒内六个端部的连接件。

(2)把mega-欧放平,先不要连接,摇兆欧表手要指向“”,然后用带绑带的测试夹将电表上“L”(线)和“E”(地)两个端子短接,慢慢摇手柄,手要指向“0”。

(3)测量电机三相绕组之间的电阻。将两个测试夹分别连接到任何两相绕组的两端,将电表水平放置,以每分钟1转的恒定速度摇动兆欧表,然后读取指针的稳定指示值。

(4)用同样的方法,依次测量各相绕组相和套管的绝缘电阻。但是,应该注意的是,桌子上标有“E”或“接地”的端子应该连接到机箱上未绝缘的地方。

三角电机测量质量:如何测量判断三相异步电机的质量?

测量冷DC电阻

测量DC电阻的主要目的是检查电机三相绕组DC电阻的对称性,即三相绕组DC电阻的平衡度,误差不应超过平均值的5%。由于接线不正确、焊接不良、导线绝缘层损坏或线圈匝数错误,三相绕组的DC电阻将不平衡。

根据电机功率,绕组的DC电阻可分为高阻和低阻,10以上为高阻,10以下为低阻。测量方法如下:

(1)用万用表测量高阻,或用直流电测量电流I和电压U,然后根据欧定律计算出直流电阻R;

(2)低电阻应采用精度较高的电桥法测量,平均值应测量三次。测量绝缘电阻

测量兆欧表绕组的接地绝缘电阻和相间绝缘电阻,首先将三相绕组的六个端子分成U、V、W三对端子,然后将兆欧表“E”(地)接一相,将“L”(线)接另一相,以/min的速度均匀摇动1分钟(允许速度误差为20%),然后读取兆欧表指示的电阻值,用这种方法可以测量U-V、V-W、W-U之间的绝缘电阻三次。

然后将U、V、W三相的三个尾端(或首端)绞在一起,连接兆欧表的“L”(线),再将“E”(地)接到底座上,也用测量相间绝缘电阻的方法测量对地绝缘电阻。

低压电机通常采用兆欧表,对地绝缘电阻和相间绝缘电阻不应小于0.5M

绝缘电阻值过小,说明绝缘不良,通常是槽端突出的槽绝缘损坏或不突出槽或不包线,使导线与芯线发生碰撞所致。处理方法是在缺口端找出故障点,用衬纸绝缘纸消除故障点。如果没有损坏且仍低于该值,耐压试验只能在干燥处理后进行。

测量子开路电压。

当转子静止时,给定子绕组加上额定电压,测量相间电压。子开路电压不得超过铭牌上规定值的5%,转子三相绕组之间的相电压与其平均值之间的误差不得超过2%。
