伺服电机编码器有几种格式?不同种类您是否了解?
电机有很多种类,其中伺服电机使用范围也是非常广泛,其伺服电机内部是具有编码器重要零件,这个编码器也是分为多种格式,不同格式对于的伺服电机也是不同系列型号的。所以,编码器能够将角位移或直线位移转换成电信号,这么重要的一个部件我们需要了解有哪些不同种类。
伺服电机的编码器有哪些类型?
根据工作原理,编码器可以分为增量式和绝对式。
增量编码器:
位移转化为周期电信号,然后电信号转化为计数脉冲,位移用脉冲数表示。
绝对编码器:
每个位置对应一定的数字码,所以它的指示值只与测量的开始和结束位置有关,与测量的中间过程无关。
编码器有哪些分类?
增量式:是指每单位角度发出一个脉冲信号(正弦余弦信号也发出,由编码器(图1)细分出频率较高的脉冲),通常由A相、B相和Z相输出,A相和B相相互延迟1/4周期。正反转可以根据延迟关系区分,取A相和B相的上升沿和下降沿进行2,z相是单脉冲,即每次发出一个脉冲。增量式编码器没有记忆功能,因此每次关机和重启时都应该找到回零点或参考点。
绝对值型:对应一个圆,每个参考角度发出与角度对应的唯一二进制值,外部圆记录装置可以记录和测量多个位置。绝对编码器具有记忆功能,编码器电缆上连接有备用电池。每次关机重启都可以记住当前位置,不需要重新回零或者找参考点。
编码器有哪些类型,有什么区别?

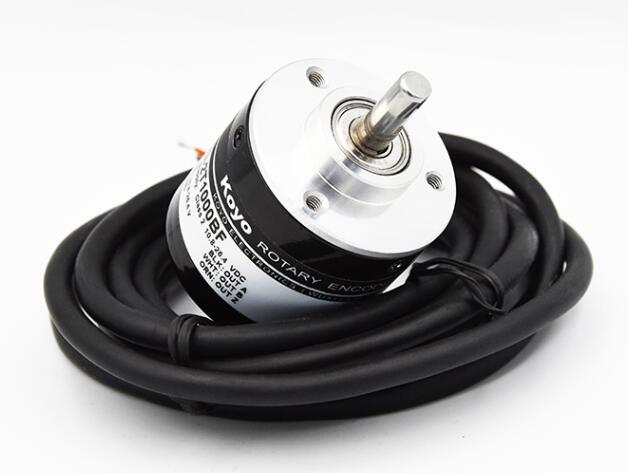

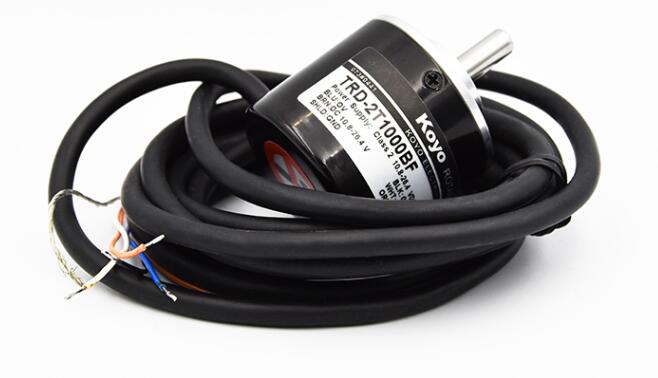

增量旋转编码器
增量编码器为轴的每次旋转提供一定数量的脉冲。
可以使用周期性测量或单位时间的脉冲计数来测量移动速度。
如果脉冲数是在一个参考点之后累加的,则计算值代表旋转角度或冲程的参数。双通道编码器输出脉冲之差为90o。接收脉冲的电子设备可以接收轴的旋转感应信号,因此可以实现双向定位控制;此外,三通道增量旋转编码器的每一圈都会产生一个称为零位信号的脉冲。
增量绝对值旋转编码器
绝对值编码器为每个轴的位置提供唯一的编码数字值。
特别是在定位控制的应用中,绝对值编码器减少了电子接收设备的计算任务,节省了复杂昂贵的输入设备;此外,当电源打开或故障后机器打开时,可以使用当前位置值,而无需返回位置参考点。
一圈绝对值编码器将轴细分为指定数量的测量步长,最大分辨率为13位,也就是说最多可以分辨8192个位置。多圈绝对值编码器不仅可以测量一圈的角位移,还可以测量多步齿轮的圈数。
圈数是12,也就是说最大圈数是4096。总分辨率可达25位或33,554,432个测量步骤。平行绝对值旋转编码器将位置值传输到评估电子设备,并通过多条电缆平行传输。
假设串行绝对值编码器,输出数据可以通过标准接口和标准化协议传输。过去,点对点连接实现串行数据传输。今天,现场总线系统的使用越来越多。
