防爆终端接线盒怎么接 防爆接线盒规格及图片
防爆终端接线盒主要是用于电伴热带的末端,可以使伴热带尾端与外界隔绝,伴热带尾端耐老化、阻燃、绝缘性好,防爆终端接线盒怎么接?防爆接线盒规格及图片有哪些?下面我们就来学习一下防爆终端接线盒怎么接,防爆接线盒规格及图片。
防爆终端接线盒怎么接
1、首先拆开防爆终端接线盒,检查有无损坏缺少零件的现象。
2、将两端的电缆引入箱体,电缆两端露30mm芯线。
3、接线盒所有的螺栓必须齐全,检修时必须断电源。
4、接线盒在使用时必须可靠接地。
5、尾端接线盒两个螺母将接线盒封盖、密封橡胶圈,套入电伴热带。
6、两端的接地线编在一起,接到各自的内接地装置上。
7、用电工胶带缠绕电伴热带尾端。
8、用电工刀沿胶带下方剥去防腐外护套,剪去露出的金属编织层。
9、安装接线盒底盖,将电伴热带推进尾端接线盒内。
10、装上垫圈压紧压板,拧好螺母,用胶带将电伴热带尾端接线盒固定在管道上。

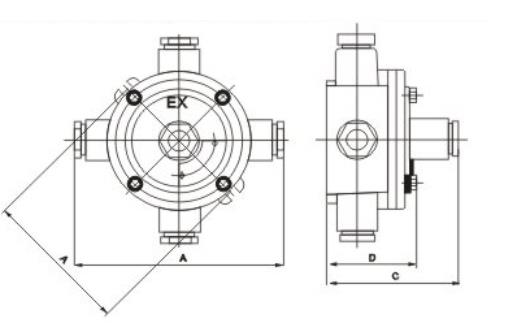

防爆接线盒规格及图片
防爆方式:隔爆型防爆
防爆标志:ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6
额定电压:AC220/380V
非标准电压:12V/24V/36V/127V/660V
总开关电流:10A-800A
分开关电流:1A-630A
防护等级:IP54/IP55/IP65
螺纹规格:DN15-DN100/G1/2-G4寸
引入线规格:直径6mm-80mm
引出线规格:直径6mm-80mm
线端子数量:4
防爆接线盒代号:A一通平、F一通吊 、B直二通平 、G直二通吊 、C三通平、H三通吊 、D四通平 、I四通吊 、E直角二通平、J直角二通吊、
防爆终端接线盒接法其实也很简单,主要需要注意的是防爆终端接线盒螺栓必须齐全,在剪除一些线的时候一定要使用电工刀,防爆接线盒规格及图片在选择防爆接线盒时就会有很详细的规格说明,所以要注意选择的防爆接线盒。
