伺服电机工作原理及驱动器原理图

随着伺服电机的发展，很多场所都需要靠伺服电机来控制速度和转矩，伺服电机尺寸小，还非常节能，被广泛应用在工业、机器人、医药制造等大型设备上。而伺服电机的工作原理和驱动器的原理很多人都不清楚，下面我们来了解一下。

伺服电机工作原理

1、伺服电机在工作时，伺服系统能够使物体的位置、方向、状态被自动控制系统。

2、伺服电机接收到一个脉冲，就会旋转一个脉冲相对应的角度。

3、电机旋转一个角度时，就会发出相对应的脉冲，就会与伺服电机形成呼应。

4、伺服系统能够清楚的知道发了有多少脉冲给伺服电机，达到精准的控制电机的旋转，精准定位到0.001mm。

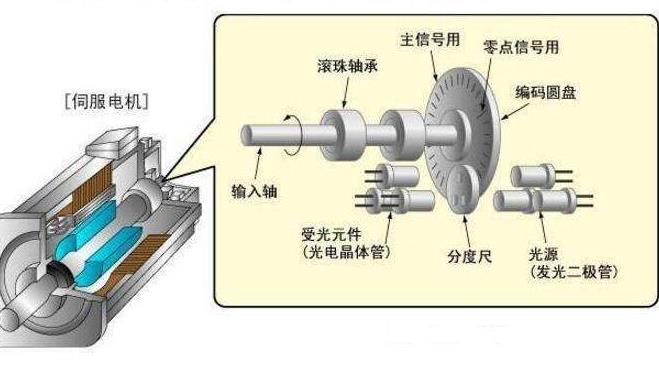

5、伺服电机内部的转子是永磁铁，转子在磁场的作用下转动，编码器会反馈给驱动器，调整转子的角度。

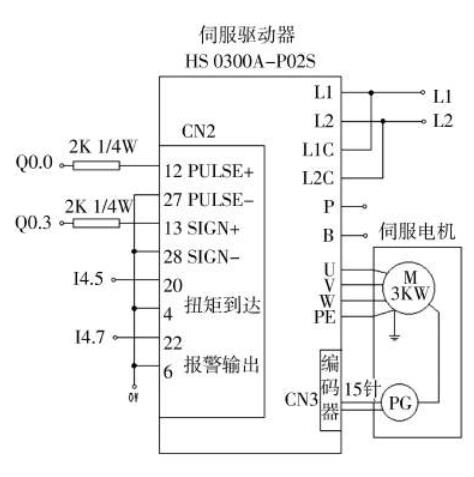

伺服电机驱动器原理图

1、伺服电机驱动器都是采用数字信号处理器作为控制核心，可以控制算法、实现数字化、网络化、智能化。

2、采用智能功率模块设计的驱动电路，子啊内部形成了驱动电路，可以有效地检测和保护电路。

3、加入了软起动电路的设计，减小了冲击，对电流进行了调整，得到直电流。

4、经过三相电再通过三相正弦PWM电压型逆变器变频，来驱动三相永磁式同步交流伺服电机。

5、整个过程方式为AC-DC-AC，要的拓扑电路是三相全桥不控整流电路。

伺服电机可以保证生产率和加工质量，高精准定位、快速响应、低速大转矩、过载能力强等各个优势，再机械、纺织机械、数控机床领域被大量使用，在任何时候都可以在限定的定位完成，在控制的范围内完成脉冲，转速不受负载影响，所以深受各个机械行业的喜爱。
