小型电机拆卸步骤图解，有哪些步骤？

当我们在拆卸小型电机的时候，应该先用仪表对整个机器进行检查，以此来确定绕组对地绝缘是不是良好的，以及绕组之间有没有短路或者短路的故障。做好这些以后，我们要在线头、端盖、刷架等地方做一个复位标记，一定要做到边拆边检查。那么新型电机的拆卸步骤图解是什么?有哪些步骤呢。

小型电机拆卸图解示意图

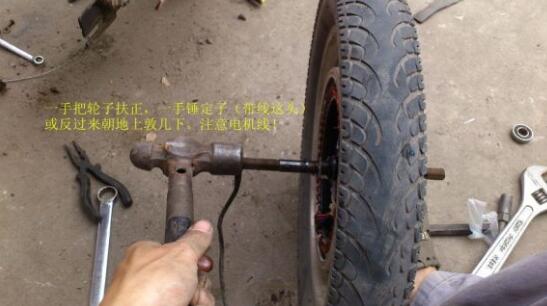

(d)用木板垫住转轴前端，用锤子将转子和后端盖一起敲出挡块。

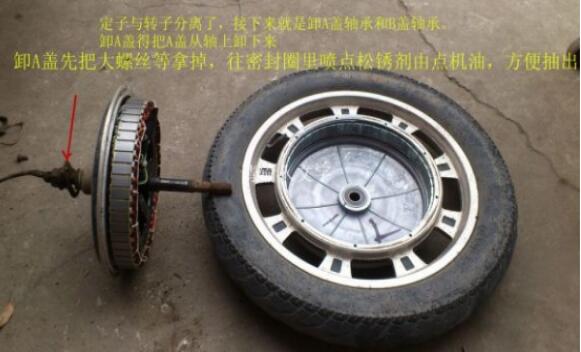

取出转子。

(f)将木方放入定子铁芯中顶住前端盖，然后用锤子敲击木方，取下前端盖，最后取下前后轴承和轴承内盖。

小型电机拆卸步骤

主要部件的拆卸方法

滑轮(或联轴器)的拆卸:

标记皮带轮(或联轴器)的轴伸端(联轴器端)的尺寸，然后松开皮带轮上的固定螺钉或敲掉定位销，在皮带轮(或联轴器)的内孔与转轴的连接处加煤油，待穿透后松开被腐蚀的部分，然后用拉具慢慢拉出皮带轮(或联轴器)。如果拔不出来，可以用喷灯在皮带轮外轴套周围加热。加热时，用石棉或湿布包裹轴，并不断向轴上浇冷水，以免引起轴随护套膨胀而影响滑轮的拔出。

注意:加热温度不宜过高，时间不宜过长，以防变形。

(b)轴承拆卸:轴承拆卸可采用以下三种方法。

用拉具拆卸

拆卸时，拉具的爪必须牢牢抓住轴承的内圈，以免损坏轴承。

用铜棒拆卸

将铜棒对准轴承内圈，用锤子敲打铜棒。使用这种方法时，注意依次敲击轴承内圈的相对两侧，不要敲击一侧，在轴承被敲出之前不要用力过猛。

将轴承拆卸到端盖内孔时，将端盖槽口朝上平稳放置，在轴承外圈下垫一块木板，但木板不能抵住轴承，然后用直径略小于轴承外缘的铜棒或其他金属管支撑轴承外圈，用锤子从上到下敲击，使轴承从下面出来。

铁板夹紧拆卸步骤

用两块厚铁板夹住轴承内圈，用可靠的支架将铁板两端立起，使转子悬空。然后，在轴的上端面放一块厚木板，用锤子敲打，使轴承出来。

(c)拉出转子:在拉出转子之前，转子下方的气隙和绕组端部应垫上纸板，以免拉出转子时损坏铁芯和绕组。对于小型电机，可以直接用手取出转子，一只手握住转轴，拉出转子，再用另一只手握住转子铁芯，逐渐移出。

拆卸大型电机时，两个人可以一起操作，每个人握住转轴的一端，逐渐向外移动转子。如果铁芯较长，一端不好输出，可以在轴上套一根金属管作为假轴，方便输出。大型电机必须用起重设备吊出。

用提升设备提升转子

1-钢丝绳;2-衬垫(纸板或纱线端);

3-转子铁芯可以靠在定子铁芯上，但不要接触绕组;

4-重心;5-不要将绳索挂在核心风道内;6-括号;

小型电机的结构相对来说还是比较简单的，因此在它的拆卸图解看起来也比较好懂。小型电机拆卸的时候，因为该电机有重量轻，体积小的优势，因此，它的拆卸过程还是比较简单的，而单相电机在拆卸的时候，可能会相对复杂一点，不过只要注意，在拆卸的时候，不要碰坏开关就好了。
