电动机的结构及工作原理是什么?
电动机的结构基本比较简单,主要有两部分组成还有相应的其他附件综合组成。电动机的工作原理是因为磁能和电能之间的相互作用而产生的相应的驱动力支持电机进而运转作工的过程。
电动机的结构及工作原理

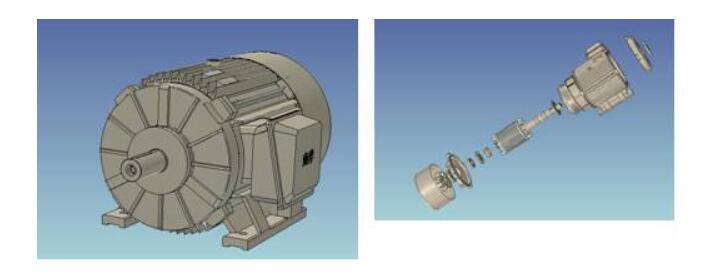

电动机是由定子(固定部分)和转子(转动部分)两个基本部分组成。
1.定子:定子是电动机静止不动的部分。定子由定子铁芯、定子绕组和机座三部分组成。定子的主要作用是产生旋转磁场,而转子的主要作用是在旋转磁场中被磁力线切割进而产生(输出)电流。
2.转子:根据ISO标准,由轴承支撑的旋转体称为转子。转子多为动力机械和工作机械中的主要旋转部件。典型的转子有透平机械转子、电机转子、各种泵的转子和透平压缩机的转子等。转子在某些特定的转速下转动时会发生很大的变形并引起共振,引起共振时的转速称为转子的临界转速。
3.电动机的工作原理:电机的形式很多,但其工作原理都基于电磁感应定律和电磁力定律。因此,其构造的一般原则是:用适当的导磁和导电材料构成互相进行电磁感应的磁路和电路,以产生电磁功率,达到能量转换的目的。三相异步电机是感应电机,定子通入电流以后,部分磁通穿过短路环,并在其中产生感应电流。短路环中的电流阻碍磁通的变化,致使有短路环部分和没有短路环部分产生的磁通有了相位差,从而形成旋转磁场。通电启动后,转子绕组因与磁场间存在着相对运动而感生电动势和电流,即旋转磁场与转子存在相对转速,并与磁场相互作用产生电磁转矩,使转子转起来,实现能量变换。
三相异步电动机的结构及工作原理

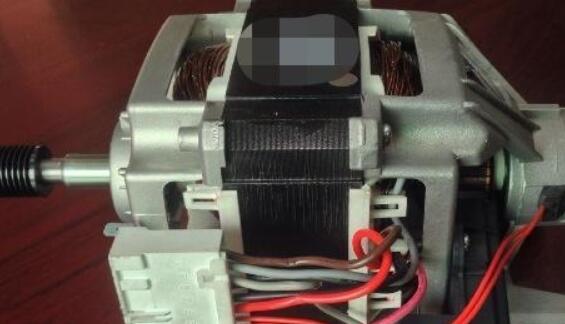

三相异步电动机由静止的定子和旋转的转子两个重要部分组成,定子和转子之间由气隙分开。
1.三相异步电动机的定子
定子由定子铁心,定子绕组,机座和端盖组成。 底座的主要功能是支撑电动机的各个部分,因此它应具有足够的机械强度和刚度,通常由铸铁制成。 为了减少涡流和磁滞损耗,定子铁心与0.5毫米厚的涂有绝缘漆的硅钢片堆叠在一起。 铁芯的内圆周上有许多均匀分布的槽,并且定子绕组嵌入在槽中。
2.定子绕组分布在定子铁芯的槽中。 小型电动机的定子绕组通常用漆包线缠绕。 三相绕组在定子的内周空间中彼此间隔120°。 有六个出口端,分别连接到电动机。 在接线盒的端子上。 三相定子绕组可以星形或三角形连接,如图7-3所示。连接方法取决于电机的额定电压和三相电源电压。 通常,三个绕组的第一端分别由U1,V1和W1表示,并且两端分别由U2,V2和W2表示。
3.转子由转子芯,转子绕组,旋转轴和风扇组成。 转子铁芯也用0.5 mm厚的硅钢板冲孔以形成转子冲孔板,并堆叠成圆柱形,然后将其压在旋转轴上。 外围表面上打有用于放置转子绕组的凹槽。 根据转子的绕组形式,异步电动机可以分为绕组型和鼠笼型两种。 绕线转子的绕组与定子绕组相同,并且也是三相绕组。 绕组的三个端部连接在一起(Y型),并且三个第一端部分别连接到旋转轴上的三个绝缘铜滑环。 滑环上的电刷连接到外部电路的压敏电阻,以便调节速度或更改电动机的启动性能。
4.工作原理
当电动机的三相定子绕组 通入三相对称交流电后,将产生一个旋转磁场,该旋转磁场切割转子绕组,从而在转子绕组中产生感应电流(转子绕组是闭合通路),载流的转子导体在定子旋转磁场作用下将产生电磁力,从而在电机转轴上形成电磁转矩,驱动电动机旋转,并且电机旋转方向与旋转磁场方向相同。
三相电动机是原有电动机的基础上进行相应的改进的新型电机,目前三相电机是使用率比较高的工用电机之一,在各个方面都有涉及。根据使用电源的不同,电机还可以分成直流电机和交流电机。了解更多电机专业知识及技巧,可加入电机行业内qq群136274082,业内专业老师傅解答。
