伺服电机编码器工作原理是什么?伺服电机编码器原理

伺服电机编码器主要的作用就是传递相应的伺服信号,辅以电机运转作工。伺服电机编码器的作工原理是转子在磁场的影响下旋转作工,从而传递信号。编码器原理是电路器中有多路检测信号源存在,检测转子位子,予以信号的确认。

伺服电机编码器作工原理

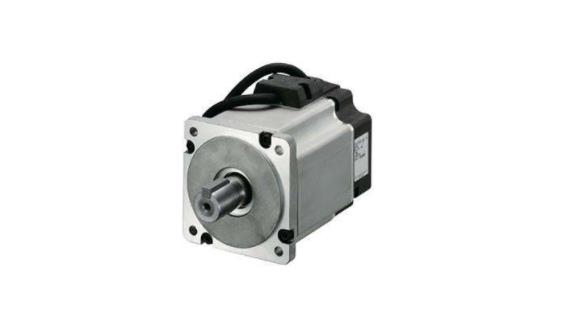

1、交流伺服电机的工作原理

(1)伺服电机内部的转子是一个永久磁铁。由驱动器控制的三相电形成电磁场。转子在这个磁场的作用下旋转。同时,由电机提供的编码器反馈信号被发送给驱动器。

(2)驱动器将反馈值与目标值进行比较,以调整转子的旋转角度。伺服电机的精度取决于编码器的精度(行号)。

DC伺服电机的原理

(1)DC伺服电机包括定子、转子铁芯、电机转轴、伺服电机绕组换向器、伺服电机绕组、测速电机绕组和测速电机换向器,转子铁芯由硅钢片冲片层叠固定在电机转轴上构成。

(2)伺服主要靠脉冲定位。基本上,可以理解,当伺服电机接收到脉冲时,它将旋转与脉冲相对应的角度,从而实现位移。

(3)因为伺服电机本身具有发射脉冲的功能,所以伺服电机在其旋转的每个角度都会发射相应数量的脉冲。这样,它与伺服电机接收的脉冲形成一个回波或闭环。

(4)通过这种方式,系统将知道有多少脉冲被发送到伺服电机,以及同时接收了多少脉冲。这样,可以精确控制电机的旋转,从而实现精确定位,达到0.001毫米。

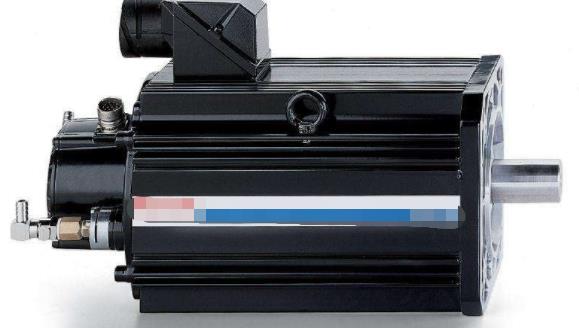

伺服电机编码器的原理

1、伺服编码器原理。

(1)伺服编码器的基本功能与普通编码器相同。伺服编码器不同于普通编码器的地方是大多数伺服电机都属于同步电机。

(2)当启动同步电机时,需要知道转子的磁极位置,以便能够以大的扭矩启动伺服电机。这样,需要几个附加信号来检测转子的当前位置。由于这些用于检测转子位置的信号,伺服编码器有些复杂。

2、伺服电机编码器材料。

(1)编码器码盘的材料有玻璃、金属和塑料。

(2)玻璃码盘是一种非常薄的刻在玻璃上的线条。它具有良好的热稳定性和高精度。

(2)金属编码盘直接与刻线连接或断开,不易碎。然而,由于一定厚度的金属,其精度是有限的。它的热稳定性比玻璃低一个数量级。塑料码盘经济、成本低,但精度、热稳定性和使用寿命都较差。

3、伺服电机编码器的作用。

(1)伺服电机编码器是安装在伺服电机上的传感器,用于测量磁极位置、伺服电机转角和转速。

(2)根据物理介质的不同,可分为光电编码器和磁电编码器。

(3)除编码器外的伺服电机也可以说是永磁同步电机。

(4)伺服电机有编码器是闭环控制,没有编码器是开环控制。

4、伺服电机编码器类型

(1)绝对型有A、A、B、B、Z、Z等信号,增量型有UVW等信号。

(2)由于A和B相位相差90度,编码器的正向旋转和反向旋转可以通过比较A相位和B相位来确定。编码器的零参考位置可以通过零脉冲获得。

伺服电机编码器原理的相关记载的资料虽然很丰富,不过并没有很全面。伺服电机编码器的作工原理和普通编码器原理差不多。要知道伺服电机编码器的作用及码盘种类可以电机此处了解释。了解更多电机专业知识及技巧，可加入电机行业内qq群136274082，业内专业老师傅解答。
