电机原理简单易懂图解,电机原理
电机是一种基础的供能装置,在很多场合当中广泛使用。电机主要可以分成直流电机和交流电机,直流电机和交流电机的原理基本相似,直流电机主要应有在各种机械设备装置当中,交流电机应用的场合电器居多。
电机的工作原理
1、什么是电机?
(1)电机是一种基于电磁感应原理运行的旋转电磁机器。用于实现电能向机械能的转换。在运行过程中,电力从电力系统吸收,机械动力输出到机械系统。
(2)电机是指根据电磁感应定律转换或传输电能,或将一种形式的电能转换成另一种形式的电磁装置。马达将电能转化为机械能(通常称为马达),发电机将机械能转化为电能。电机在电路中用字母“m”表示(旧标准是“d”)。它的主要功能是产生驱动扭矩,作为电器或各种机器的动力源。
2、电机的作工原理。
(1)直流发电机的工作原理
直流电机利用换向器自动改变线圈中的电流方向,使线圈的受力方向一致并连续旋转。
(2)直流发电机的工作原理是将电枢线圈中感应的交流电动势,
换向器与电刷的换向功能相匹配的原理,当换向器从电刷端引出时,将换向功能转换成直流电动势。
感应电动势的方向是根据右手定则确定的(磁感应线指向手掌,拇指指向导体的移动方向,另外四个手指指向导体中感应电动势的方向)。

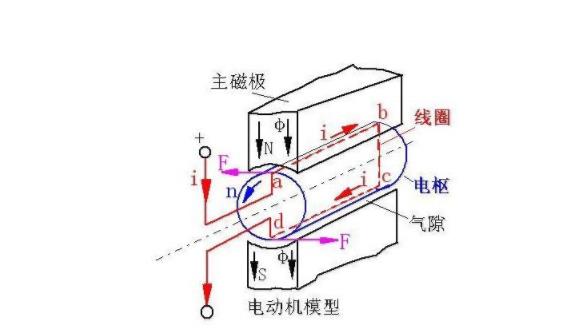

(3)直流电机的工作原理
导体受力的方向由左手定则决定。这对电磁力形成作用在电枢上的扭矩。这种转矩在旋转电机中称为电磁转矩。转矩的方向是逆时针的,试图逆时针旋转电枢。如果这种电磁转矩能克服电枢上的阻力转矩(如由摩擦和其他负载转矩引起的阻力转矩),电枢就能逆时针旋转。
(3)交流电机的工作原理。
交流电机是线圈施加的力方向一致,电机就会继续旋转。
交流电机由定子和转子组成。定子是电磁铁,转子是线圈。定子和转子使用相同的电源,电流的方向变化总是同步的。线圈中电流的方向改变了,电磁铁中电流的方向也改变了。施加在线圈上的磁力方向不变,线圈可以继续旋转。
(4)异步电动机的原理
连接到三相电源的三相绕组产生的磁场在空间旋转,这称为旋转磁场。转速由电机的极数和电源频率决定。转子在磁场中相对于定子移动,切割磁极以形成感应电动势。转子铜排短路,产生感应电流。转子铜排有电流,在磁场中受力作用。转子将旋转。
电机原理图解:
(5)三相三相正弦交流电机的旋转原理
正弦交流电流相差120度相位,电机定子会产生旋转磁场,启动转矩大,输出功率和效率也高。当转子采用短路铜排时,称为鼠笼式异步电动机,制造和使用相对简单。当转子绕线时,称为绕线同步电机,它易于调整电机转速和带负载启动。
(6)单相正弦交流电机的旋转原理
单相正弦交流在磁极上有180度的极性变化,没有启动转矩,但只有很小的偏转就会启动。启动方式包括短路环启动方式和电容器启动方式。
电机根据实际应急的类型有不同的划分,具体用途的电机的工作原理也会有一些变动。现在我们的生活里基本上都是电机的应用,电机已经深入我们的生活,它以各种常见的家用设备、功用设备的形式在我们眼前出现。了解更多电机专业知识及技巧,可加入电机行业内qq群136274082,业内专业老师傅解答。
