伺服驱动器与plc接线图图例,伺服驱动器与plc怎么接线?

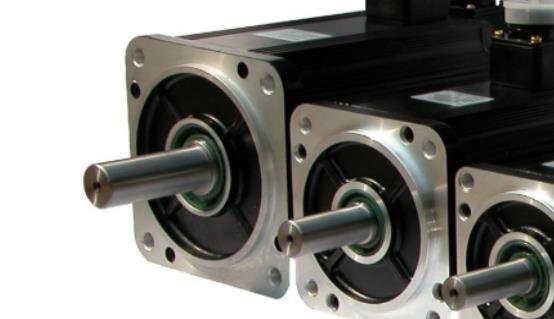

伺服电机的控制技术在电机行业当中应用的比较普遍,伺服驱动器和PLC连接主要是为了伺服电机,可以更好地达成相应的控制驱动运行。伺服驱动器和PLC的接线方式需要根据相关的标识和具体的实际需求进行参考连接。
伺服驱动器与plc接线图

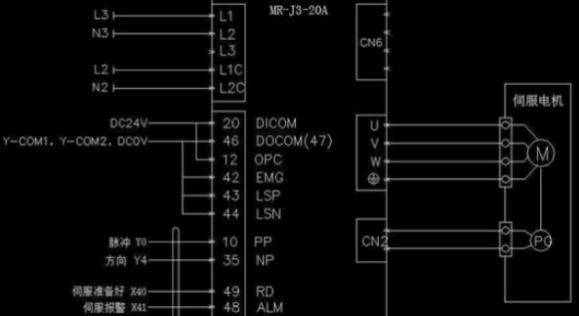

伺服驱动器与PLC连接时,师傅电机需要与PLC相应的输入端口、反馈信号进行连接,以此来完成控制系统的对于电机停机、示抄等其他功能的显示。将它们的公共端直连,以此来达到脉冲和位置信号的连接。参考自己对于程序设计定义,再对各部位实际不同的位置显示进行相应的连接。伺服电机的输出点一般都是高速脉冲,不过不是所有的输出点都会产出高速脉冲,可以连接固定接口。其位置信号可以直接和它的普通输出接口连接就可以达到相应的效果。伺服驱动器与plc接线图如下。
伺服驱动器与plc接线方式
PLC的公共端接口是COM公共端,PLC会使用高速脉冲输出端口向伺服驱动器的脉冲端发送相应的脉冲信号。伺服电机在收到电能以后,PLC控制器会向伺服电机发送相映的运行脉冲信号,伺服电机收到相应的信号就会进行运转。
伺服电机脉冲输入端口和PLC侧输出端口的连接方式主要有以下三种。
第一种叫做高速脉冲接线方式,这种方式适用于PLC信号为差分时输出的情况。这种连接方式的信号抗干扰能力很强,可以进行相对较远距离的传输。
第二种方式是PLC侧输出端使用漏型输出方式。这种连接方式多用于日式的PLC装置。
第三种方法是PLC侧输出端使用源型输出方式,这种连接方式多用于欧式的PLC装置。
伺服驱动器的plc是什么
伺服驱动器当中的PLC就是可编程逻辑控制器。这是工业生产设计中的一种数字运算操作电子装置,它可以编程使用的储存器,可以组成内部的一些程序,执行相应的逻辑运算顺序控制技术,定时和相应的算术操作等等面向用户的指令。用户可以通过输入相应的数字来设置自己所需要的伺服电机作工要求,PLC通过这些输入的数据进行一定的输入输出控制各类机械生产。
伺服驱动器与PLC的接线方式就是以上这些了。在我们接线时要注意仔细的将线接好,不要让电线开路,以防连接好不能够正常的运行使用。了解更多电机专业知识及技巧,可加入电机行业内qq群136274082,业内专业老师傅解答。
