三相制动电机接线图和具体方法是什么

三相制动电机有多种制动方式,每种制动反式的接线方式常用都是三角形接法和星形接法,两种接线方法根据三相制电动机实际的功率选择。三相制电机适用于要求快速停止、准确定位或者需要往复运转、防止滑行的多种机械应用场合。

三相制电动机星形接法

三相制动电机的主要接线方法有两种,一种是星形接线法,还有一种是三角形接线法。

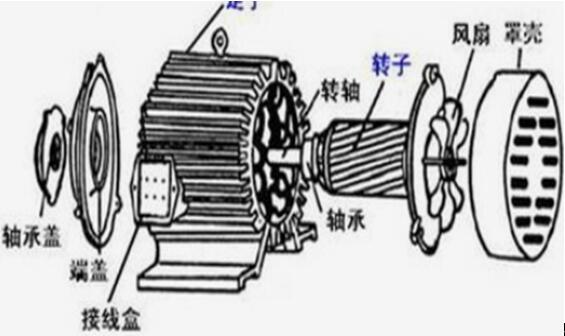

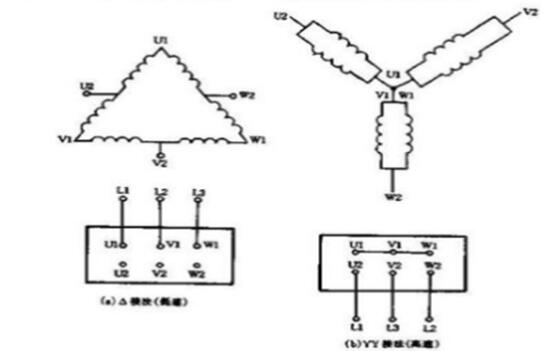

两种接法线方法的具体操作方式和接线图如下:

三相自动电机的星形接线方法可以简单的理解就是把三相制动电机的定子绕组的三相负载的三个末端连接在一起,作为一个共同的公共端,再由三相制动电机的三个首端引出三条火线的连接方式。这时可以在另一端的三相分别通入三相交流电。这种接线方法适用于3KW或者以下的三相制动电机的连接。

三相制电动机三角形接法

而三相制动电机的三角形接线方法是这样的。主要是要将三相制动电机的三相定子绕组的首端尾端对应连接,第一个绕组首端连接第三个绕组的尾端,两个连接形成一个相,第二组绕组的首端和第一组绕组的尾端再次连接形成另外一组相。

剩下的第三组绕组的首端和第二组绕组的尾端可以连接为另外一组相。将三组连接好的向分别通入三相交流电源予以运行。

这种三相制动电机当中的三角形接法多适用于三相制动电机的4KW以上做工功率的三相制动电机的连接。

三相制电动机接线方法的选择

三相制电动机的具体接线方式和它的作工功率有关以外,3KW或者以下的三相制动电机适用星形接法,4KW以上工功率的三相制动电机适用三角形接法,其实每个三相制动电机的机身铭牌上面都会有其相应的接线方法的标志，具体可以跟着铭牌上面的接法进行接线。

三相制动电机也有通过电磁制动的类型。这种三相电磁制动电机的电磁材料经过长时间的摩擦使用后会受到一定的磨损,它的电磁铁铁芯和衔铁之间的间隙会变大,其弹簧工作性慢慢大不如前,因此如果使用三相电磁制动电机 需要经常检查他的间隙并进行相应的调整,一般来说正常的间隙在0.3-1mm之间。

三相制电动机接线时要注意各线路之间是否连接到位以防出现开路情况却没有发现,导致三相制电动机出现无法运转的情况,因此在三相制电动机接线之后要进行相应的检查,确保线路连接的正确性和准确性。了解更多电机专业知识及技巧，可加入电机行业内qq群136274082，业内专业老师傅解答。
