直流伺服电机接线图图解,主要有有哪些形式的接线?
直流伺服电机接线的方式相较简单那,直流伺服电机的电机主要结构和普通的直流电动机基本一样,不过直流伺服电机为了减少转动的惯量会相对做的比较细长。
直流伺服电机的接线方式
一般小型的直流伺服电机的四根线粗的两条是电枢,其他两条可能是励磁线或者是测速发电机。直流伺服电机的四根线会有四种相应的颜色,黄红黑蓝,每个电机都有自己颜色。直流伺服电机连接电刷的线一般是S1、S2,而直流伺服电机线圈的需要接T1、T2,另外,一般1代表正极,2代表负极。
通常具体的接线方式是按照S1、T1、S2、T2的顺序进行排,T1、T2一般都是磁场接线,而S1、S2一般都是电枢接线,它们的接线方式及相应的顺序不能能错,衔接不对会导致直流伺服电机出现运转不良的情况。S1要和T1连接在一起,而S2要和T2连接在一起,两者接好以后连接上制定的电压就可以正常运行了,如果想要达到直流伺服电机反向运转可以将S1和T2连接,把S2和T1连接就可以达到直流伺服电机反转的效果。
直流伺服电机有哪些形式的接线
直流伺服电机的励磁绕组和电枢是分开形式的独立供电电源。当然直流伺服电机也有永磁式的,永磁式伺服电机的磁极是永久磁铁。采用电枢供电机的直流伺服电机比较常见。其具体的方式是在一定的励磁电压下,建立的相对磁通量也会成为一个定值,将控制电压加装在电枢就完成它的接线了。
直流伺服电机的机构特性和直流他励式电机基本一样,直流伺服电机在不同当然控制电压下其控制曲线以平等的斜线增长。直流伺服电机在一定负载转矩的情况下,它的磁通量不变,随着电枢电压的升高,直流伺服电机的转速也会越来越高,随着电枢电压的降低直流伺服电机的转速也会相应的下降,当电压变为0时直流伺服电机就会停止运转,当改变电枢电压的极性时,直流伺服电机就会反向运转。
直流伺服电机接线要注意线路是否处于开路状态以免,线路;连接完成的伺服电机出现不能运转或者运转不良的情况出现,影响直流伺服电机的综合使用性能,造成相应的损失。了解更多电机专业知识及技巧,可加入电机行业内qq群136274082,业内专业老师傅解答。
变频电机原理和接线图,好坏判别方式
洗衣机变频电机工作原理是什么?
- 步进电机控制器怎么接按键操作?步进电机控制器接按键操作的步骤2023-03-08
- 步进电机的力矩和扭力怎么知道?步进电机的力矩和扭力的区别2023-03-08
- 步进电机跟伺服电机怎么看出来?进电机与伺服电机的区别2023-03-08
- 锥形转子三相异步电机怎么制动?2023-03-08
- 请问单相电机怎么才把转速变慢,如何解决单相电机转速变慢的问题2023-03-08

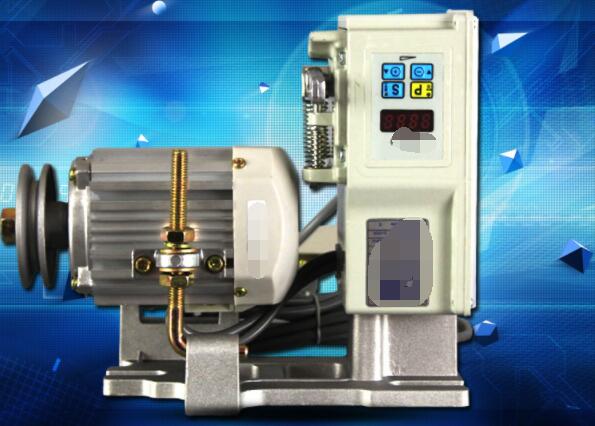

- 缝纫机节能电机正反转怎么调整?节能电机正反转调整方法2023-03-08
