变频电机接线实物图、分类及控制方式

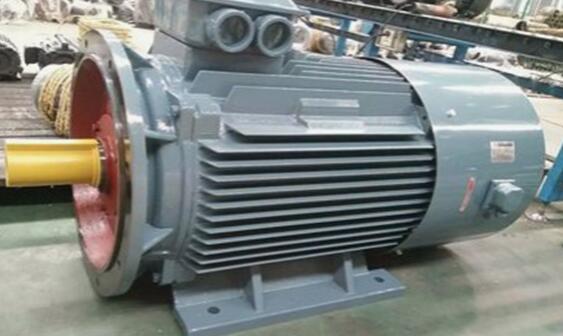

变频电机是对频率进行各种转换的电机，实现电机不同速度的运行、各种电流它都可以交替使用变换，对输入的能量进行变频以达到所需要的变速和调速效果。今天给大家分享变频电机的接线图，顺便讲讲它的分类和控制方式。

变频电机接线实物图

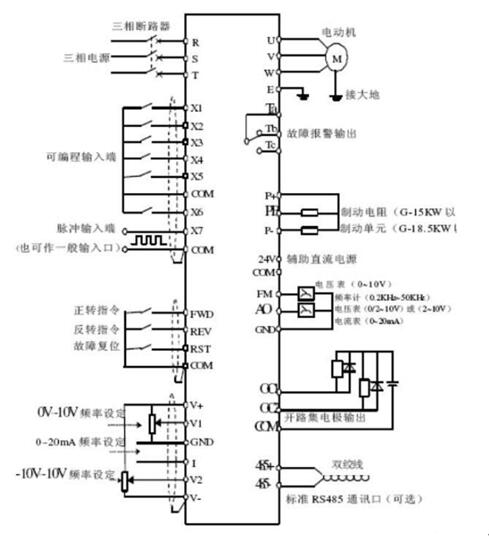

S、T为输入，U、V、W为输出，电机在进行工频作业时输出端U、V、W要与输入端U、V、W相序一至。，R、S、T三个端口为电源输进口，输出端口为U、V、W，分别接到依次接上。

在接线过程中，要对变频器的频率、作业操作方法电流的最高频率和根柢频率进行设定，这时变频电机的最高输出电压和额定电压也可以改动，可以依照厂家的相应的变频器参数进行后续的设定。

变频器的分类方法

变频器的主要作用明确，它的相关分类方法有很多。这里简易例举：

按照工作方式的不同可以分为电压型变频器、电流型变频器

按照开关方式的不同可以为分为PAM控制变频器，PWM控制变频器、高载频PWM控制变频器

根据其工作原理的不同可以分为V\F控制变频器、转差频率变频器和矢量控制变频器

按照用途的不同 可以分为通用变频器、、单向变频器、三项变频器、高频变频器和高性能专用变频器。

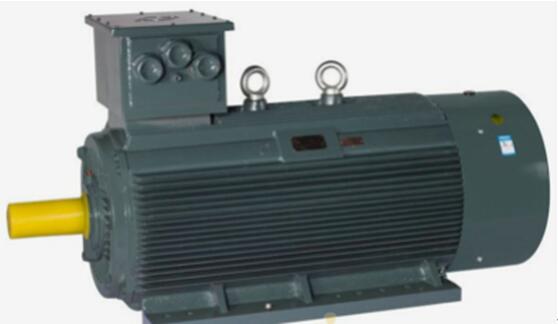

变频电机的控制方式有哪些

变频电机的控制方式也有很多，根据电机的特性和其他相应要求，它的控制方式不同，控制效果也不一样。目前变频器的主要控制方式分为四大类。

U/f恒定控制：改变电机电源的频率和电压，使电动机在较宽的调速范围内，效率和功率因数不变。其缺点是无法准确控制电机的实际转速。

转差频率控制：通过控制转差频率控制转矩与电流，它的速度静态误差小，然而性能不是特别良好。

矢量控制：又叫做磁场定向控制，经过相应的电流的变换逆变换实现对异步电机的可控制。可以对电动机到全方位的调速效果，不过需要对电动机的相应参数进行一系列的计算，对参数的准确性要求很高。

直接转矩控制：直接控制转矩来达到控制定子磁链，不需要输入太多的转速信息，控制性能良好，很容易得出相对的同步速度，进而实现无速度传感器。因此也被称为无速度传感器直接转矩控制。

变频电机广泛应用于多种机械领域，被控的对象要求各个根本不同，在工程中要依照其对应的需求选择相应的变频器，才能让变频器最合理的被应用。了解更多电机专业知识及技巧，可加入电机行业内qq群136274082，业内专业老师傅解答。
